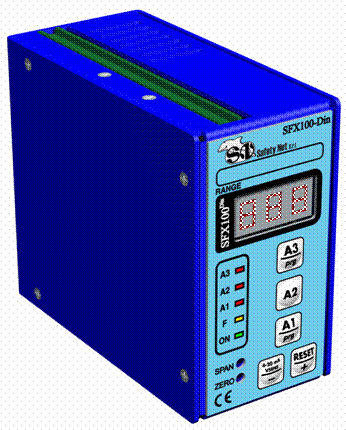

UNITA’ DI CONTROLLO MODELLO SFX100/4-20 mA/din

Per collegamento a trasmettitori 4-20 mA a tre e due fili

LARGHEZZA:    50 mm

ALTEZZA:         95 mm

PROFONDITA: 110 mm

L’unità di controllo mod. SFX100/4-20 mA/din è installabile su guida DIN da 35 mm.



L’unità di controllo può essere modificata a livello software in funzione delle esigenze del sistema di misura od automazione. E’ stata studiata per essere utilizzata come gestore di segnali 4-20mA a due o tre fili, provenienti da trasduttori di varia natura (sensori di gas, sensori di pressione etc.).



POWER SUPPLY: 24 Vcc – 3 W



RANGE: 0 – 250 max con risoluzione di ±1 digit;



MICROPROCESSORE: Microcontrollore a tecnologia RISC con architettura HARVARD dotato di watch dog timer;



AUTODIAGNOSI: Test allarmi, circuiti di amplificazione, circuiti di controllo. Controllo sensore e cavo di collegamento.



ALIMENTAZIONE TRASMETTITORE:

18 Vac o 24 Vcc;



ALLARME OTTICO ED ACUSTICO: Uscita per buzzer, lampeggiante luminoso (max 5W) e pulsante di tacitazione remoto.





MODULO ALIMENTATORE:

E’ disponibile un modulo di alimentazione

230 Vac / 24 Vcc per montaggio su guida din 35 mm.





ALLARMI:

3 selezionabili, da 1 a 100% f.s., in discesa o in salita  a mezzo tastiera e memorizzabili a mezzo dip sw



ALLARME GUASTI:

1 memorizzabile a mezzo dip switch



RELE’:

4 allo stato solido. Un contatto, selezionabile n.a. o n.c. 24Vcc, 500 mA.



VISUALIZZAZIONE:

5 LED e un display a led rossi



TASTI:

5 tasti multifunzione



TEMP. DI ESERCIZIO:

-20 °C a + 60 °C



PRECISIONE:

In funzione del tipo di trasmettitore utilizzato.



STABILITA’ CALIBRAZIONE DI ZERO:

In funzione del tipo di trasmettitore utilizzato. L’unità di controllo è dotata di filtri digitali in grado di eliminare derive rapide di zero.



PROTEZIONE TRASMETTITORE:

A fusibile(mA in funzione del trasmettitore da proteggere)



VISUALIZZAZIONE SEGNALE 4-20 mA

Tramite pulsante con possibilità di regolazione lettura segnale a mezzo tasti



REGOLAZIONE DI ZERO E SPAN

Analogica tramite trimmer e/o digitale tramite tastiera.



PROGRAMMAZIONE PUNTO DECIMALE

A mezzo tastiera (punto decimale o centesimale)

VERSIONI SOFTWARE DISPONIBILI:

Linearizzazione di sensoristica a risposta non lineare. Tempi di warm up differenti in funzione del sensore collegato.
