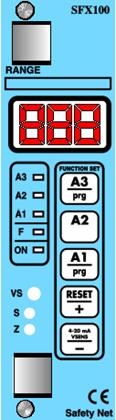

UNITA’ DI CONTROLLO MODELLO SFX100/4-20 mA

Per collegamento a trasmettitori 4-20 mA a tre e due fili





SFX100/4-20 mA



EMC compliance EN 50270

CAMPO DI MISURA:

0 – 250 max con risoluzione di 1 digit;

ALIMENTAZIONE:

18 Vac e/o 24 Vcc

ALIMENTAZIONE TX

18 Vcc o 24 Vcc

POTENZA (24 Vcc):

3 VA (con relè diseccitati)

5 VA (con 4 relè eccitati)

POTENZA (18 Vac):

4 W (con relè diseccitati)

7 W (con 4 relè eccitati)

ALLARMI:

3 selezionabili, da 1 a 100% f.s., in discesa o in salita e memorizzabili

ALLARME GUASTI:

1 memorizzabile

RELE’:

4, contatto SPDT 30Vcc 5A

RIPETIZIONE RELE’:

4 uscite open collector 50 Vcc 0.1 A

VISUALIZZAZIONE:

5 LED e un display a led rossi

TASTI:

5 tasti multifunzione

AUTODIAGNOSI:

test allarmi e circuiti di amplificazione. Controllo sensore e cavo di collegamento.

TEMP. DI ESERCIZIO:

-20 °C a + 55 °C

PRECISIONE:

in funzione del tipo di sensore utilizzato.

STABILITA’ CALIBRAZIONE E DI ZERO:

in funzione del tipo di sensore utilizzato.

PROTEZIONE TRASMETTITORE:

a fusibile.

VISUALIZZAZIONE SEGNALE 4-20 mA

Tramite pulsante

REGOLAZIONE DI ZERO E SPAN

Analogica tramite trimmer e/o digitale tramite tastiera.

PROGRAMMAZIONE PUNTO DECIMALE

A mezzo tastiera (punto decimale o centesimale)

L’unità di controllo può essere modificata a livello software in funzione delle esigenze del sistema di misura od automazione. E’ stata studiata per essere utilizzata come gestore di segnali 4-20mA a due o tre fili.

PROCESSORE

Microcontrollore a tecnologia RISC con architettura HARVARD dotato di watch dog timer.

USCITA ALLARME OTTICO/ACUSTICO

Buzzer 24 Vcc – 250 mA (max);

Lampeggiante 24 Vcc – 250 mA (max);

Tacitazione e test a mezzo tasti;

USCITA ANALOGICA:

(optional)

4-20 mA o 2-10 V;

negativo non isolato;

carico massimo per uscita 4-20 mA 300 ohm;

VERSIONI SOFTWARE DISPONIBILI:

Linearizzazione di sensoristica a risposta non lineare. Tempi di warm up differenti in funzione del sensore collegato
